La descrizione del prodotto

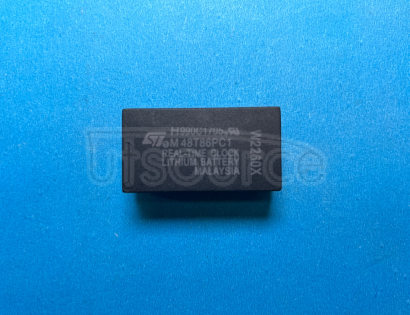

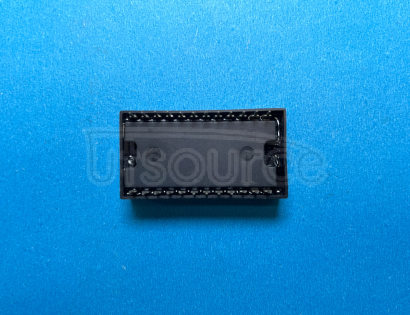

5V PC REAL TIME CLOCK
Tutti i nomi di prodotti, marchi, marchi e loghi utilizzati in questo sito sono di proprietà dei rispettivi proprietari. La rappresentazione, la descrizione o la vendita di prodotti con questi nomi, marchi, marchi e loghi è solo a scopo identificativo e non intende indicare alcuna affiliazione o autorizzazione da parte di alcun titolare dei diritti.
I parametri e gli indicatori di prestazione di questo prodotto provengono da Internet. In caso di discrepanze, fare riferimento alle specifiche tecniche del produttore.！
| Parametro | Descrizione | Valore |
|---|---|---|
| Numero di parte | Numero di parte completo | M48T86PC1 |
| Funzione | Orologio a tempo reale (RTC) con EEPROM | |
| Tipo di imballaggio | SOIC-8 | |
| Tensione d'operazione | Range di Tensione di Fornitura | 2,0V a 5,5V |
| Consumo di corrente | Modalità corrente attiva | 1,0 µA (tipico) |
| Gamma di temperatura | Range di temperatura di funzionamento | -40°C a +85°C |
| Precisione dell'orologio | ±2 ppm a 25°C | |
| Frequenza | Oscillatore Frequenza | 32.768 kHz |
| Memoria | Dimensioni della EEPROM | 256 x 8 bit |
| Conservazione dei dati | Tempo di conservazione dei dati | 10 anni |
| Interfaccia di Comunicazione | Interfaccia I2C | Fino a 400 kbps |
| Configurazione delle Pin | Alimentazione: Alimentazione, Terra: Suolo, Dati: Linea di Dati, Clock: Linea di Clock, Quadro: Output d'onda Quadra, Reset: Reset, Backup: Input Batteria di Backup | |
| onda quadrata di uscita | Opzioni di frequenza | 1 Hz, 4.096 kHz, 8.192 kHz, 32.768 kHz |
| Funzione di Reset | Pin di reset a basso attivo | Sì |
| Batteria di riserva | Alimentazione Batteria di Riserva | Sì |
Alimentazione di energia :
A terra :
Comunicazione I2C :
Onda Quadrata di Uscita :
Funzione di Reset :
Accesso EEPROM :
Ora di inizializzazione :
Sequenza di accensione :
Maneggiamento precauzionale :
Testando :
Per mappe di registro dettagliate e sequenze di comandi specifiche, fare riferimento al foglio dati fornito dal costruttore.
(Solo a titolo di riferimento)Description
The M48T86 is an industry standard real-time clock (RTC). The M48T86 is composed of a lithium energy source, quartz crystal, write protection circuitry, and a 128-byte RAM array. This provides the user with a complete subsystem packaged in either a 24-pin DIP CAPHAT? or 28-pin SNAPHAT? SOIC. Functions available to the user include a nonvolatile time-of-day clock, alarm interrupts, a one-hundred-year clock with programmable interrupts, square wave output, and 128 bytes of non-volatile static RAM.
The 24-pin, 600 mil DIP CAPHAT houses the M48T86 silicon with a quartz crystal and a long-life lithium button cell in a single package.
The 28-pin, 330 mil SOIC provides sockets with gold plated contacts at both ends for direct connection to a separate SNAPHAT? housing containing the battery and crystal. The unique design allows the SNAPHAT battery package to be mounted on top of the SOIC package after the completion of the surface mount process.
Insertion of the SNAPHAT housing after reflow prevents potential battery and crystal damage due to the high temperatures required for device surface-mounting. The SNAPHAT housing is keyed to prevent reverse insertion.
The SOIC and battery packages are shipped separately in plastic anti-static tubes or in tape & reel form.
For the 28-lead SOIC, the battery/crystal package part number is “M4T28-BR12SH”.
Logic diagram
Features
● Drop-in replacement for PC computer clock/calendar
● Counts seconds, minutes, hours, days, day of the week, date, month, and year with leap year compensation
● Clock accuracy better than ±1 minute per month
● Interfaced with software as 128 RAM locations:
– 14 bytes of clock and control registers
– 114 bytes of general purpose RAM
● Selectable bus timing (Intel/Motorola)
● Three interrupts are separately softwaremaskable and testable
– Time-of-day alarm (once/second to once/day)
– Periodic rates from 122μs to 500 ms
– End-of-clock update cycle
● Programmable square wave output
● 10 years of data retention and clock operation in the absence of power
● Self-contained battery and crystal in the CAPHAT? DIP package
● Packaging includes a 28-lead SOIC and SNAPHAT? top (to be ordered separately)
● SOIC package provides direct connection for a SNAPHAT top contains the battery and crystal
● Pin and function compatible with bq3285/7A and DS12887
● RoHS compliant
– Lead-free second level interconnect
Signal names
24-pin DIP connections
28-pin SOIC connections
Block diagram
| QUANTITY | UNIT PRICE | PLUS UNIT PRICE | TOTAL PRICE |
|---|---|---|---|
| ≥1: | US $4.17300 | US $3.75570 | US $3.75570 |
| ≥5: | US $3.96435 | US $3.56792 | US $17.83960 |
| ≥10: | US $3.75570 | US $3.38013 | US $33.80130 |
| ≥20: | US $3.65138 | US $3.28624 | US $65.72480 |
| ≥50: | US $3.54705 | US $3.19235 | US $159.61750 |
| ≥100: | US $3.44273 | US $3.09845 | US $309.84500 |
| ≥200: | US $3.33840 | US $3.00456 | US $600.91200 |
| ≥500: | US $3.29667 | US $2.96700 | US $1483.50000 |
| ≥1000: | US $3.23408 | US $2.91067 | US $2910.67000 |
Prodotto Sostitutivo
| Product Name | Description |
|---|---|
| M48T35 | Real-time clock (RTC) with integrated battery backup and serial interface, suitable for a wide range of applications requiring timekeeping and data retention. |
| M48T59W | Non-volatile static RAM with real-time clock, featuring a serial interface and battery backup to retain data and time when main power is off. |
| DS1307 | I2C real-time clock with RAM, providing accurate timekeeping and 56 bytes of battery-backed SRAM for data storage. |
| PCF8563 | Low-power CMOS real-time clock and calendar with I2C-bus interface, offering a full binary-coded decimal (BCD) clock/calendar with auto-adjusting for leap year. |
| ISL1208 | High-accuracy, low-power I2C real-time clock with integrated crystal and battery backup, designed for reliable timekeeping in portable devices. |
Utilizzo del Prodotto
The M48T86PC1 is a Real-Time Clock (RTC) and Timekeeping RAM IC. It is commonly used in various circuits and systems where accurate timekeeping and data storage are required, even when the main power is off. Here are some specific applications and circuits that might use the M48T86PC1:
Embedded Systems:
Consumer Electronics:
Telecommunications:
Automotive Applications:
Medical Devices:
Data Loggers:
Point of Sale (POS) Systems:
Scientific Instruments:
Power Management Systems:
The M48T86PC1 provides a combination of real-time clock functionality and non-volatile RAM, making it suitable for applications where both timekeeping and data retention are critical. Its ability to maintain time and data without power makes it particularly useful in systems that need to operate reliably over extended periods.
