La descrizione del prodotto

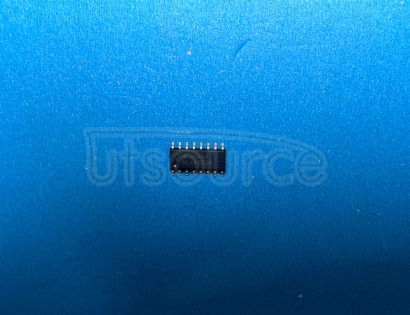

Power Factor Correction PFC and PWM Controller Combo
Package: SOIC
No of Pins: 16
Container: Rail
Tutti i nomi di prodotti, marchi, marchi e loghi utilizzati in questo sito sono di proprietà dei rispettivi proprietari. La rappresentazione, la descrizione o la vendita di prodotti con questi nomi, marchi, marchi e loghi è solo a scopo identificativo e non intende indicare alcuna affiliazione o autorizzazione da parte di alcun titolare dei diritti.
I parametri e gli indicatori di prestazione di questo prodotto provengono da Internet. In caso di discrepanze, fare riferimento alle specifiche tecniche del produttore.！
Features
● Internally synchronized leading- edge PFC and trailing-edge PWM in one IC
● TriFault DetectTM for UL1950 compliance and enhanced safety
● Slew rate enhanced transconductance error amplifier for ultra-fast PFC response
● Low power: 200μA startup current, 5.5mA operating current
● Low total harmonic distortion, high PF
● Reduced ripple current in storage capacitor between PFC and PWM sections
● Average current, continuous boost leading edge PFC
● PWM configurable for current -mode or voltage mode operation
● Current fed gain modulator for improved noise immunity
● Over voltage and brown-out protection, UVLO, and soft start
General Description
The ML4800 is a controller for power factor corrected, switched mode power supplies. Power Factor Correction (PFC) allows the use of smaller, lower cost bulk capacitors, reduces power line loading and stress on the switching FETs, and results in a power supply that fully complies with IEC1000-3-2 specification. Intended as a BiCMOS version of the industry-standard MI .4824, the MI .4800 includes circuits for the implementation of leading edge, average current,“boost" type power factor correction and a trailing edge, pulse width modulator (PWM). It also includes a TriFault DetectTM function to help ensure that no unsafe conditions will result from single component failure in the PFC. Gate-drivers with 1A capabilities minimize the need for external driver circuits. Low power requirements improve efficiency and reduce component costs.
An over-voltage comparator shuts down the PFC section in the event of a sudden decrease in load. The PFC section also includes peak current limiting and input voltage brownout protection. The PWM section can be operated in current or voltage mode, at up to 250kHz, and includes an accurate 50% duty cycle limit to prevent transformer saturation.
| QUANTITY | UNIT PRICE | PLUS UNIT PRICE | TOTAL PRICE |
|---|---|---|---|
| ≥1: | US $1.11280 | US $1.00152 | US $1.00152 |
| ≥5: | US $0.83460 | US $0.75114 | US $3.75570 |
| ≥10: | US $0.50076 | US $0.45068 | US $4.50680 |
| ≥20: | US $0.48685 | US $0.43817 | US $8.76340 |
| ≥50: | US $0.47294 | US $0.42565 | US $21.28250 |
| ≥100: | US $0.45903 | US $0.41313 | US $41.31300 |
| ≥200: | US $0.44512 | US $0.40061 | US $80.12200 |
| ≥500: | US $0.43956 | US $0.39560 | US $197.80000 |
| ≥1000: | US $0.43121 | US $0.38809 | US $388.09000 |
Prodotto Sostitutivo
| Substitute Product Name | Description |
|---|---|
| UC3843AN | High-performance current-mode PWM controller designed for off-line and DC-to-DC converter applications. |
| SG3525AN | PWM controller IC designed for switching power supplies operating at high frequencies. |
| MC34063A | Switching regulator control circuit suited for step-up, step-down, and inverting applications. |
| TL494CN | Pulse-width modulation control circuit for switching power supplies, featuring adjustable dead-time control. |
| NCP1200D60 | PWM controller optimized for high-efficiency, low stand-by power, and low-cost switch-mode power supplies (SMPS). |
| UC3842BN | Fixed-frequency current-mode PWM controller with improved performance and lower power consumption. |
| TOP223YN | Integrated off-line switcher optimized for low power AC-DC power supplies. |
| MC33063AP | DC-DC converter control circuit designed for isolated step-up, step-down, and flyback applications. |
| LM2596T-12 | Buck converter designed for simple and efficient step-down (buck) voltage regulation. |
Utilizzo del Prodotto
The ML4800IS is an Integrated Boost PFC (Power Factor Correction) and PWM (Pulse-Width Modulation) Controller used in high-performance power supply systems. This IC is typically employed in applications that require both Power Factor Correction and PWM control for efficient power conversion and regulation.
Here are some specific circuit applications where the ML4800IS might be used:
Switched-Mode Power Supplies (SMPS):
AC-DC Converters:
LED Drivers:
Battery Chargers:
UPS (Uninterruptible Power Supply) Systems:
Industrial Power Supplies:
Telecommunication Power Supplies:
The versatility of the ML4800IS makes it suitable for a variety of high-power, high-efficiency applications where both power factor correction and PWM control are necessary.
