製品の説明

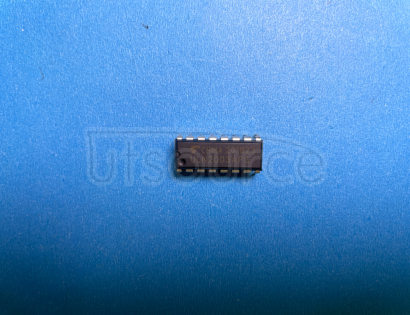

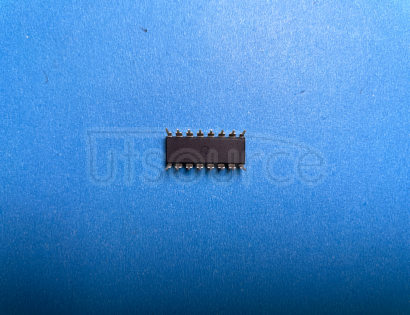

SEVEN DARLINGTON ARRAYS
このサイトで使用されているすべての製品名、商標、ブランド、ロゴは、それぞれの所有者の財産です。 これらの名前、商標、ブランド、およびロゴを使用した製品の描写、説明、または販売は、識別のみを目的としており、権利所有者との提携または許可を示すことを意図したものではありません。
本製品のパラメータおよび性能指標はインターネットから取得しています。誤差がある場合は、メーカーの技術仕様を参照してください。！
| Parameter | Symbol | Min | Typical | Max | Unit | Conditions |
|---|---|---|---|---|---|---|
| Supply Voltage | VCC | 4.5 | - | 55 | V | - |
| Input Voltage (High Level) | VIH | 2.0 | - | 55 | V | IIN = 10 μA |
| Input Voltage (Low Level) | VIL | - | - | 0.8 | V | IIN = 1.6 mA |
| Output Current (Sink) | IO | - | 500 | - | mA | VCE(sat) = 1.2 V |
| Continuous Output Current (Sink) | IC | - | 500 | - | mA | TA = 25°C, Pulse Width ≤ 1 ms, Duty Cycle ≤ 1% |
| Peak Output Current (Sink) | ICPK | - | 600 | - | mA | TA = 25°C, Pulse Width ≤ 1 ms, Duty Cycle ≤ 1% |
| Collector-Emitter Saturation Voltage | VCE(sat) | - | 1.2 | - | V | IC = 500 mA |
| Base-Emitter Saturation Voltage | VBE(sat) | - | 1.8 | - | V | IC = 500 mA, IB = 50 mA |
| Leakage Current | ICEO | - | 100 | - | nA | VCE = 50 V, TA = 25°C |
| Storage Temperature Range | TSTG | -65 | - | 150 | °C | - |
| Operating Temperature Range | TA | -40 | - | 105 | °C | - |
Power Supply:
Input Signals:
Output Current:
Saturation Voltages:
Leakage Current:
Temperature Considerations:
Handling and Storage:
Circuit Design:
The ULN2003APG/AFWG Series are high-voltage, high-current darlington drivers comprised of seven NPN darlington pairs.
All units feature integral clamp diodes for switching inductiveloads.
Applications include relay, hammer, lamp and display (LED) drivers.
Features
● Output current (single output):500mA max
● High sustaining voltage output: 50V min
● Output clamp diodes
● Inputs compatible with various types of logic
● Package Type-APG: DIP-16pin
● Package Type-AFWG: SOL-16pin
| QUANTITY | UNIT PRICE | PLUS UNIT PRICE | TOTAL PRICE |
|---|---|---|---|
| ≥1: | US $0.69550 | US $0.62595 | US $0.62595 |
| ≥5: | US $0.55640 | US $0.50076 | US $2.50380 |
| ≥10: | US $0.31993 | US $0.28794 | US $2.87940 |
| ≥20: | US $0.27820 | US $0.25038 | US $5.00760 |
| ≥50: | US $0.25038 | US $0.22534 | US $11.26700 |
| ≥100: | US $0.24343 | US $0.21908 | US $21.90800 |
| ≥200: | US $0.23647 | US $0.21282 | US $42.56400 |
| ≥500: | US $0.22952 | US $0.20656 | US $103.28000 |
| ≥1000: | US $0.22256 | US $0.20030 | US $200.30000 |
代替製品
| Substitute Product | Brief Description |
|---|---|
| ULN2003AN | Darlington transistor array, similar to ULN2003APG with similar pin configuration and specifications. |
| ULN2803APG | 8-bit Darlington transistor array offering increased channels, suitable for higher requirements. |
| MIC5801BN | CMOS buffered Darlington driver with higher input/output voltage compatibility. |
| TD62783APG | 7-channel Darlington sink driver, offering a wider operating temperature range. |
| SN75468N | Darlington transistor array, pin-to-pin compatible with ULN2003APG with similar performance. |
| MC1413BDG | 7 NPN Darlington transistor array integrated circuit with similar performance characteristics. |
| TCA0372DP2 | Dual power operational amplifier used for high current applications, slightly different application. |
製品の使用
The ULN2003APG is a high-voltage, high-current Darlington transistor array that is commonly used in various circuits for its ability to drive loads such as relays, stepper motors, LEDs, and other inductive loads. Here are some common applications and circuits that utilize the ULN2003APG:
Stepper Motor Driver:
Relay Driver:
1.2 Million+ Like Utsource
RequiredMicrocontroller Pin -> Input pin of ULN2003APG
Output pin of ULN2003APG -> Relay Coil
Common Ground
LED Matrix Driver:
Output pin of ULN2003APG -> Cathodes of LEDs
Anodes of LEDs -> Appropriate current limiting resistor -> Voltage supply
Inductive Load Driver:
Microcontroller Pin -> Input pin of ULN2003APG
Output pin of ULN2003APG -> Inductive Load
Common Ground
High-Voltage Logic Level Shifting:
Here's a basic example schematic of using ULN2003APG to drive a relay:
Microcontroller Pin
|
V
+-------------------+
| |
| ULN2003APG |
| |
| IN1 OUT1--|----->> Relay Coil
| IN2 |
| IN3 |
| IN4 |
| IN5 |
| IN6 |
| IN7 |
| |
+-------------------+
Here’s a basic example using Arduino to control a stepper motor with ULN2003APG:
#include <Stepper.h>
const int stepsPerRevolution = 2048; // change this to match your stepper motor
Stepper myStepper(stepsPerRevolution, 8, 10, 9, 11); // IN1, IN3, IN2, IN4 pins
void setup() {
myStepper.setSpeed(15); // set the motor speed (RPMs)
}
void loop() {
myStepper.step(stepsPerRevolution); // one revolution clockwise
delay(1000);
myStepper.step(-stepsPerRevolution); // one revolution counterclockwise
delay(1000);
}
Ensure that the output pins of the ULN2003APG drive the stepper motor connections in the correct sequence to allow rotation.
These examples highlight how the ULN2003APG can simplify the control of high-current or high-voltage devices with low-voltage logic, making it a versatile component in many electronics projects.
