Mô tả

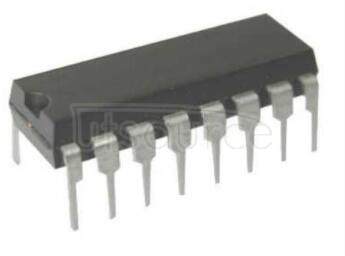

CMOS BCD-TO-SEVEN-SEGMENT LATCH/DECODER/DRIVER FOR LIQUID-CRYSTAL DISPLAYS
Tất cả tên sản phẩm, nhãn hiệu, thương hiệu và biểu tượng được sử dụng trên trang web này là tài sản của chủ sở hữu. Các mô tả hoặc bán các sản phẩm có các tên, nhãn hiệu, thương hiệu và biểu tượng này chỉ nhằm mục đích nhận dạng và không nhằm chỉ ra bất kỳ liên kết hoặc ủy quyền nào của bất kỳ chủ sở hữu nào.
Các thông số và chỉ số hiệu suất của sản phẩm này đều được lấy từ Internet. Trong trường hợp có sai lệch, vui lòng tham khảo thông số kỹ thuật của nhà sản xuất!！
| Parameter | Symbol | Conditions | Min | Typ | Max | Unit |
|---|---|---|---|---|---|---|
| Supply Voltage | VCC | - | 3 | 5 | 18 | V |
| Output Current (Source) | IOH | VOH = VCC - 1.5V | - | 2.5 | 10 | mA |
| Output Current (Sink) | IOL | VOL = 0.5V | - | 5 | 20 | mA |
| Input Leakage Current | IIL | VI = 0V | - | 1 | 5 | μA |
| Propagation Delay Time | tpd | VCC = 5V, fIN = 10MHz | - | 50 | 150 | ns |
| Power Dissipation | PD | - | - | - | 100 | mW |
| Operating Temperature | TA | - | -40 | - | 85 | °C |
| Storage Temperature | TSTG | - | -65 | - | 150 | °C |
| QUANTITY | UNIT PRICE | PLUS UNIT PRICE | TOTAL PRICE |
|---|
Sản phẩm thay thế
| Product Name | Description |
|---|---|
| CD74HC4543 | High-speed CMOS BCD-to-7-segment latch/decoder/driver with active-low reset and active-low lamp test. It is compatible with standard TTL inputs. |
| MC14543 | BCD-to-7-segment decoder/latch/driver with active-low reset and active-low lamp test. Suitable for driving 7-segment displays. |
| HEF4543B | CMOS BCD-to-7-segment latch/decoder/driver with active-low reset and active-low lamp test. Low power consumption and high noise immunity. |
| DS8870 | BCD-to-7-segment latch/decoder/driver with active-low reset and active-low lamp test. Features low power dissipation and TTL compatibility. |
Sử dụng sản phẩm
The CD4543 is a BCD (Binary-Coded Decimal) to 7-segment decoder/driver, commonly used in digital circuits for driving 7-segment displays. Here are some typical applications and circuits where the CD4543 is used:
Digital Clocks:
Counters:
Frequency Counters:
Digital Thermometers:
Odometers and Speedometers:
Test Equipment:
Educational Kits and DIY Projects:
Here’s a simple example of how the CD4543 might be used in a circuit to drive a 7-segment display:
Power Supply:
BCD Input:
7-Segment Display:
Lamp Test (LT) and Blanking (BL):
Ripple Blank (RB):
RequiredVcc (5V) ---+--- Vcc (CD4543)
|
+--- A (BCD Input) ---+--- A (Microcontroller)
|
+--- B (BCD Input) ---+--- B (Microcontroller)
|
+--- C (BCD Input) ---+--- C (Microcontroller)
|
+--- D (BCD Input) ---+--- D (Microcontroller)
|
+--- LT (Lamp Test) ---+--- Vcc (if needed)
|
+--- BL (Blanking) ---+--- GND
|
+--- RB (Ripple Blank) ---+--- GND (if not needed)
|
+--- a (Output) ---+--- a (7-Segment Display)
|
+--- b (Output) ---+--- b (7-Segment Display)
|
+--- c (Output) ---+--- c (7-Segment Display)
|
+--- d (Output) ---+--- d (7-Segment Display)
|
+--- e (Output) ---+--- e (7-Segment Display)
|
+--- f (Output) ---+--- f (7-Segment Display)
|
+--- g (Output) ---+--- g (7-Segment Display)
|
+--- GND (CD4543) ---+--- GND
This basic setup can be expanded for more complex applications, such as driving multiple 7-segment displays or integrating with other digital circuits.
